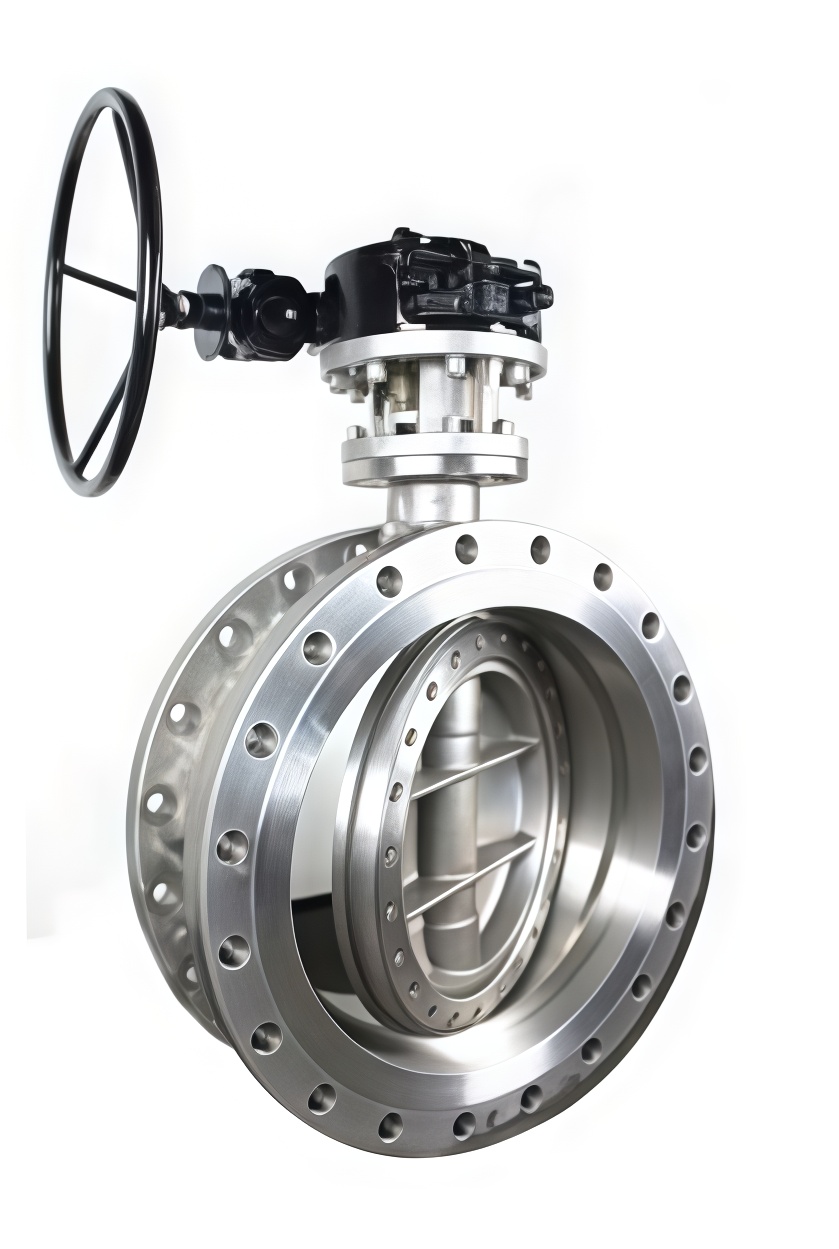

Затвор дисковый с тройным эксцентриситетом фланцевый DN 100
DN: 100
80
100
125
150
200
250
300
350
400
450
Характеристики
L
—
190
D
—
220
D1
—
180
B-f
—
24-3
Z-фd
—
8-ф19
Рабочая среда
—
Вода, сточные воды, нефть, газ
Затвор дисковый с тройным эксцентриситетом фланцевый DN 100
#PROP_TITLE#
—
#PROP_VALUE#
100% качество
Подтверждено испытаниями
и декларацией ЕАЭС
и декларацией ЕАЭС
До 40% снижения затрат
Благодаря отказу от решёток
и оптимизированной гидродинамике
и оптимизированной гидродинамике
Безопасность и обучение
Техинструктаж для персонала
| DN | L | D | D1 | B-f | Z-φd |
|---|---|---|---|---|---|
| 80 | 180 | 200 | 160 | 22-3 | 8-φ19 |
| 100 | 190 | 220 | 180 | 24-3 | 8-φ19 |
| 125 | 200 | 250 | 210 | 26-3 | 8-φ19 |
| 150 | 210 | 285 | 240 | 26-3 | 8-φ23 |
| 200 |
230
152
|
340 | 295 | 28-3 | 8-φ23 |
| 250 |
250
165
|
395 | 350 | 28-3 | 12-φ23 |
| 300 |
270
178
|
445 | 400 | 28-3 | 12-φ23 |
| 350 |
290
190
|
505 | 460 | 30-4 | 16-φ23 |
| 400 |
310
216
|
565 | 515 | 32-4 | 16-φ23 |
| 450 |
330
222
|
615 | 565 | 32-4 | 20-φ28 |
L
190
D
220
D1
180
B-f
24-3
Z-фd
8-ф19
Рабочая среда
Вода, сточные воды, нефть, газ
Класс герметичности по ГОСТ 9544-2005
А
Номинальное давление, кгс/см2
10, 16, 25
Ресурс, циклов
1000
Срок службы
Не менее 10 лет
Температура рабочей среды
-79…+625°C
