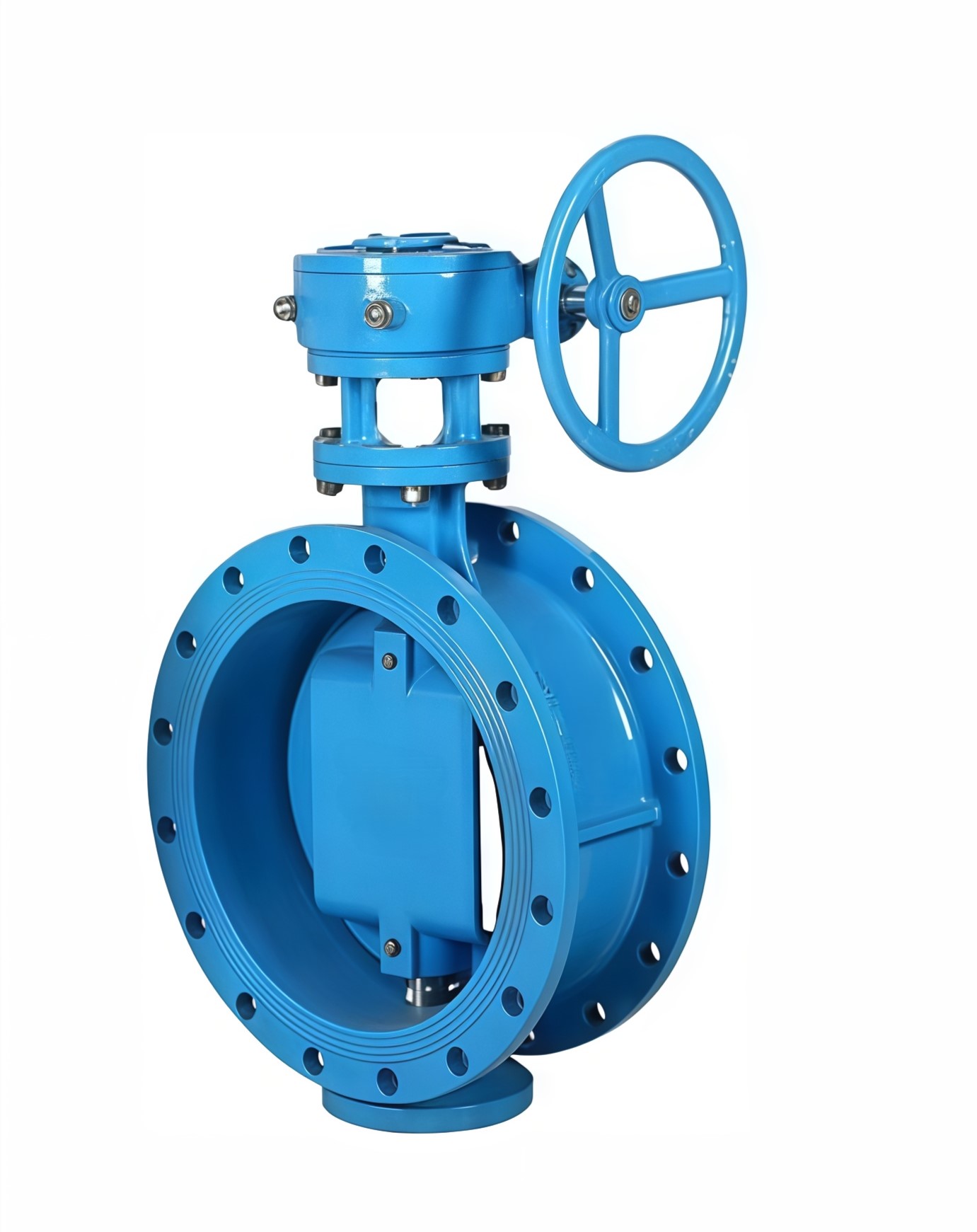

Затвор дисковый с двойным эксцентриситетом DN 80
DN: 80
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
3000
3200
3400
3600
3800
4000
Характеристики
L
—
180
D
—
200
D1
—
160
B-f
—
22-3
Z-фd
—
8-ф19
Рабочая среда
—
Вода
Затвор дисковый с двойным эксцентриситетом DN 80
#PROP_TITLE#
—
#PROP_VALUE#
100% качество
Подтверждено испытаниями
и декларацией ЕАЭС
и декларацией ЕАЭС
До 40% снижения затрат
Благодаря отказу от решёток
и оптимизированной гидродинамике
и оптимизированной гидродинамике
Безопасность и обучение
Техинструктаж для персонала

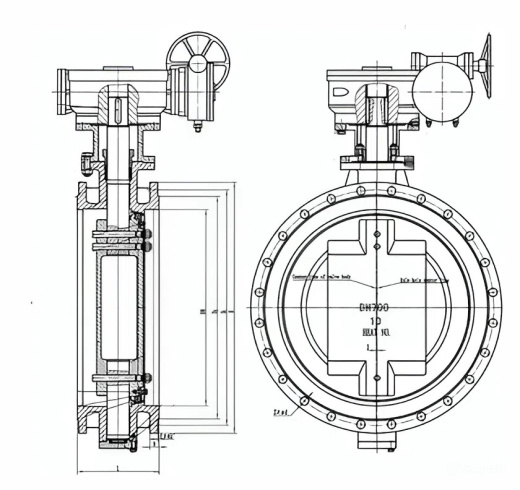

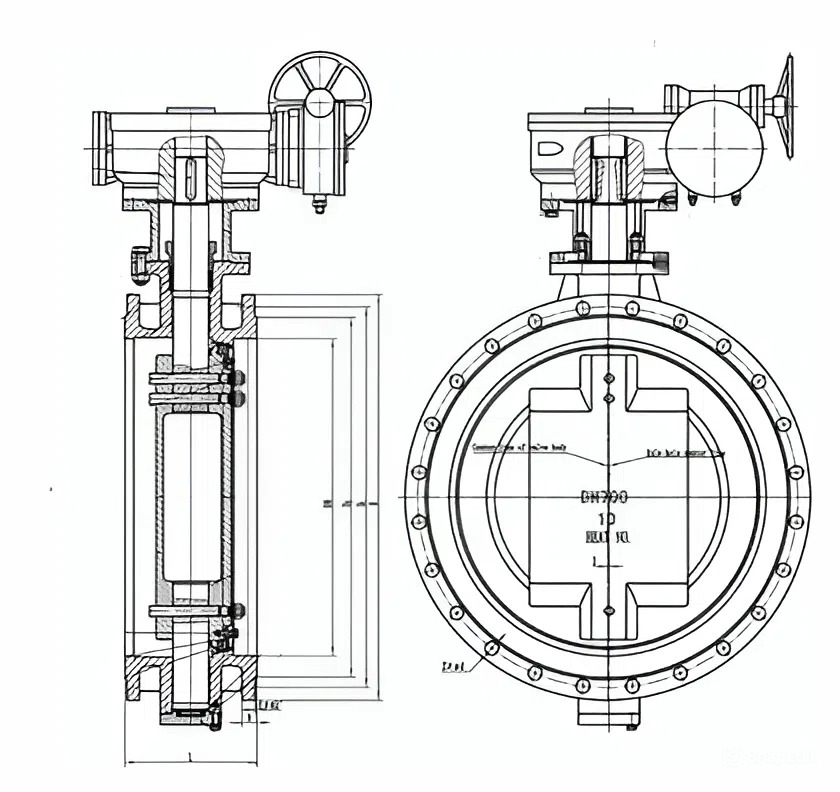

| DN | L | D | D1 | B-f | Z-φd |
|---|---|---|---|---|---|
| 80 | 180 | 200 | 160 | 22-3 | 8-φ19 |
| 100 | 190 | 220 | 180 | 24-3 | 8-φ19 |
| 125 | 200 | 250 | 210 | 26-3 | 8-φ19 |
| 150 | 210 | 285 | 240 | 26-3 | 8-φ23 |
| 200 |
230
152
|
340 | 295 | 28-3 | 8-φ23 |
| 250 |
250
165
|
395 | 350 | 28-3 | 12-φ23 |
| 300 |
270
178
|
445 | 400 | 28-3 | 12-φ23 |
| 350 |
290
190
|
505 | 460 | 30-4 | 16-φ23 |
| 400 |
310
216
|
565 | 515 | 32-4 | 16-φ28 |
| 450 |
330
222
|
615 | 565 | 32-4 | 20-φ28 |
| 500 |
350
229
|
670 | 620 | 34-4 | 20-φ28 |
| 600 |
390
267
|
780 | 725 | 36-5 | 20-φ31 |
| 700 |
430
292
|
895 | 840 | 40-5 | 24-φ31 |
| 800 |
470
318
|
1015 | 950 | 44-5 | 24-φ34 |
| 900 |
510
330
|
1115 | 1050 | 46-5 | 28-φ34 |
| 1000 |
550
410
|
1230 | 1160 | 50-5 | 28-φ37 |
| 1200 |
630
470
|
1455 | 1318 | 56-5 | 32-φ40 |
| 1400 |
710
530
|
1675 | 1590 | 62-5 | 36-φ43 |
| 1600 |
790
600
|
1915 | 1820 | 68-5 | 40-φ49 |
| 1800 |
870
670
|
2115 | 2020 | 70-5 | 44-φ49 |
| 2000 |
950
760
|
2325 | 2230 | 74-5 | 48-φ49 |
| 2200 |
1000
800
|
2550 | 2440 | ||
| 2400 |
1100
850
|
2760 | 2650 | ||
| 2600 |
1200
900
|
2960 | 2850 | ||
| 2800 |
1300
950
|
3180 | 3070 | ||
| 3000 |
1400
1000
|
3405 | 3290 | ||
| 3200 |
1500
1100
|
3620 | 3510 | ||
| 3400 |
1600
1200
|
3860 | 3720 | ||
| 3600 |
1700
1200
|
4080 | 3940 | ||
| 3800 |
1800
1200
|
4290 | 4150 | ||
| 4000 |
2000
1300
|
4500 | 4360 |
L
180
D
200
D1
160
B-f
22-3
Z-фd
8-ф19
Рабочая среда
Вода
Класс герметичности по ГОСТ 9544-2005
А
Номинальное давление, кгс/см2
10, 16
Ресурс, циклов
5000
Срок службы
Не менее 10 лет
Температура рабочей среды
1…+80°C
