и декларацией ЕАЭС
и оптимизированной гидродинамике
Выгода потребителя:
- Одно изделие подходит для большинства материалов труб в различных комбинациях.
- Простота обучения персонала, снижение складских запасов.
- Простой и быстрый монтаж соединений с использованием только гаечного ключа.
- Расширенный диапазон диаметров и широкие допуски обеспечивают удобство монтажа.
- Изделия с фиксацией можно трансформировать в нефиксирующиеся посредством снятия абразивных зажимных колец.
- Реверсивные невыпадающие болты для простого и быстрого монтажа.
- Новая конструкция основана на предшествующей версии UltraGrip, которая нашла широкое применение на сетях ВК.
Сфера применения.
Обжимные фланцы для труб из стали, чугуна, ПЭ, ПВХ, стеклопластика и асбестоцемента предназначены для соединения труб или присоединения труб к фланцам запорной арматуры, счетчиков, врезок и прочего оборудования на постоянной основе и в целях оперативного ремонта поврежденного трубопровода.
Применяются на трубопроводах для нейтральных жидкостей при допустимой рабочей температуре 50°С. Возможно изготовление специальных версий под заданные заказчиком эксплуатационные условия.
Описание конструкции.

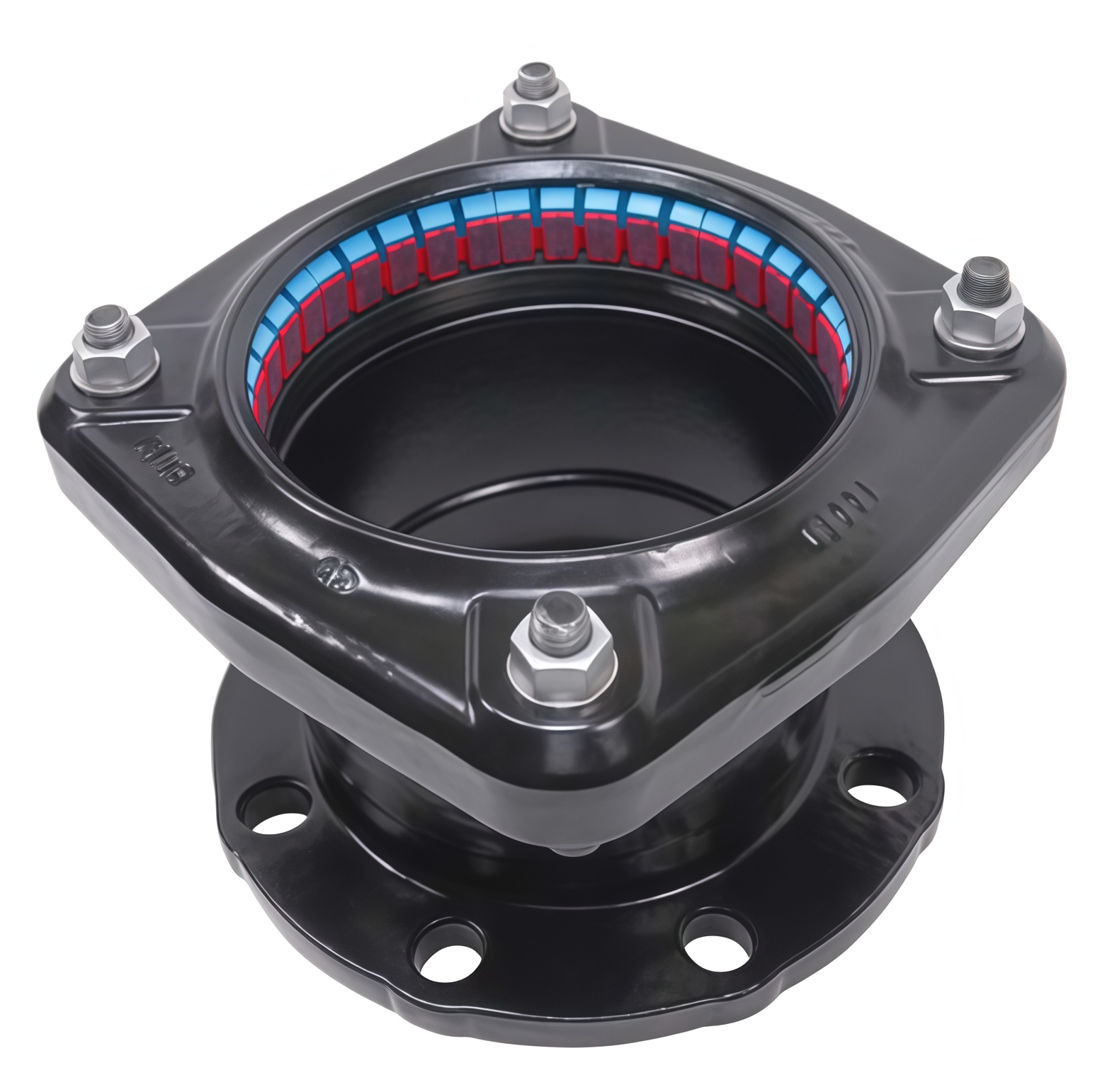

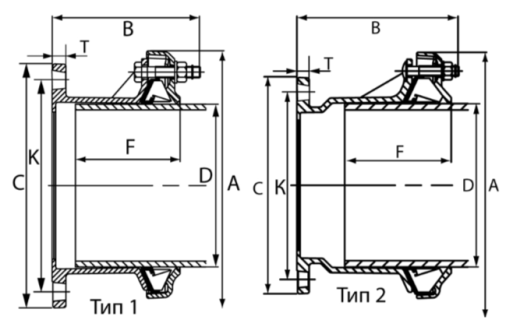

Компрессионный фитинг с одной (фланцевый адаптер) или двумя (соединительная муфта) уплотнительными манжетами. В конструкции изделия предусмотрен специальный фиксирующий узел для труб разного внешнего диаметра и материала. Установка производится затягиванием гаек на болтах, входящих в состав изделия, фиксирующиеся зубья с абразивом врезаются в поверхность трубы. Изделие препятствует вытягиванию трубы из соединения, дополнительные упоры не требуются.
Для увеличения жесткости трубы из ПЭ в месте обжима используется поддерживающая втулка из нержавеющей стали.
При затяжке болтов внешнее кольцо и корпус прижимают эластичную прокладку и фиксирующий узел к поверхности трубы. Допустимое давление в соединении равно или превышает расчетное давление труб.
Устанавливаемый зазор между плоскостью фланца и торцом трубы служит:
- Для предотвращения передачи вибрации.
- Для компенсации осадки грунта.
- Для облегчения монтажа/демонтажа.
Основные материалы:
Корпус – чугун, болты – нержавеющая сталь. Подробная спецификация материалов – см. далее на страницах с табличными техническими данными.
Защита корпуса от коррозии
Изделие полностью покрыто RilsanNylon 11, 250 мкм
Материалы труб
Наиболее часто устанавливаются на трубах из ПЭ, стали, чугуна.
